Fonctions de base.  [à envoyer au contrôleur]
?   Liste des fonctions de base en retour     [Code ?]
A   Alarme, Ai, AL et délais des entrées      [Code A?]
E   Modifier le nom des entrées et sorties    [Code E?]
F   Recouvrement des paramètres initiaux      [Code F?]
G   Paramètres de connection au réseau GSM    [Code G?]
H   Config HH:MM:SS des fonction temporaires  [Code H?]
I   Configuration internet, IP adresse,,,     [Code i?]
N   Où envoyer les SMS et NL list des numéros [Code N?]
P   Mot de Passe du contrôleur, 0000 au début [Code P?]
R   Sorties Relais R1 à R4 (+ R5 à R8)        [Code R?]
S   Répond avec un SMS d'état. SS de V1       [Code S]

Fonctions spéciales.
??  Liste des fonctions spéciale en retour    [Code ??]
AC + RST Réseau, alimentation.                [Code AC]
J   Jonction Jnn sur sortie Rn...             [Code J?]
K   Klignoteur à Interval sur sortie Rn       [Code k?]
T1+T2 Température, alerte et contrôle.        [Code T?]
V1,2,3,VS Voltage alerte et contrôle.         [Code V?]
Z1 Z2 Z3 Entrées polyvalentes pour senseurs.  [Code Z?]

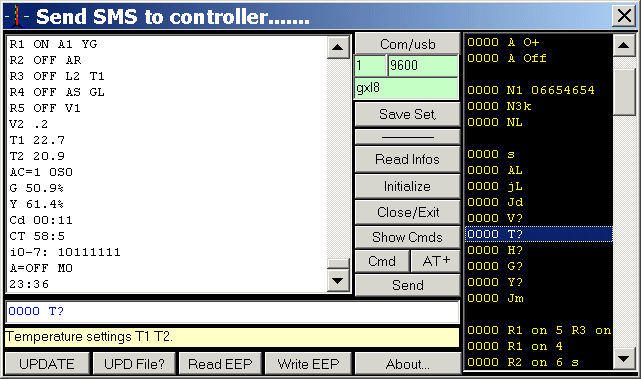

Schéma de base exemple, PC Programme et le Power Meter

Demande d'état de base au contrôleur par [Code s] qui répondra par SMS la situation actuelle.

La réponse est transmise à tout numéro ayant envoyé la demande [Code s] ou [Code ss] ou au numéro programmé dans la liste à N1 si le numéro de l'appellant n'est pas reconnu. Le système peut aussi être configuré pour que l'envoi des messages d'état soit automatique (voir H?).

La composition du message d'états est flexible et les élements peuvent en étre au choix ajoutés ou supprimés. Commande [V1-] enlève V1 des états, Ai- Ai, etc...  La commande [V1+] rajoute V1 aux états, V3+ V3, Z2+ Z2 etc,,,

Le Microphone sensible incorporé sera utile en cas d'alarme ou d'alerte ou aprés avoir mis en marche une machine à distance pour en contrôler son fonctionnement. Si M et mis à 9 par [Code M9] il forcera le renvoi d'un message d'états en cas d'appel normal au numéro de la carte SIM du contrôleur.

A Entrées d'Alarme.    Temporisation des entrées d'alarme.   Force l'Alarm n.  list

Jusqu'à 8 entrées d'alarme peuvent être connectées. Le capteur (ou un groupe de capteurs) peut être n'importe quel commutateur ou contacts magnétiques directement reliés au contrôleur. Tout dispositif, comme des détecteurs de mouvement ou les capteurs d'alarme incendie avec une sortie sans potentiel (n'envoyant pas de courant à l'entrée) qui peut faire ( contact à GND) ou couper (en l'air) un circuit (se comportant donc comme un simple interrupteur!), peut être utilisé.

Un changement de niveau aux entrées Ai1 à Ai8 peut déclencher l'alarme et l'envoi des SMS d'alarme, après le délai d'entrée correspondant (voir AL suivant) et si l'alarme est en mode actif, On ou O+.
L'Alarme peut être manuellement activée par un simple Bouton branché à Ai6 par la commande [0000 aB 6] par exemple. La commande [Code A On] ou [Code A Off] peut être utilisé simultanément avec le commutateur (bouton) manuel alors que la commande [Code A O+] empêche l'alarme d'être déactivée par le commutateur. De nombreuses possibilitées sont disponibles et sont d'écrite sur le manuel.

AL   Affiche la temporisation des entrées d'alarme.

Chaque entrée d'alarme A1 à 6 peut avoir un retard particulier assigné. C'est le délai avant qu'un message d'alarme ne soit envoyé après le changement du niveau d'entrée correspondante. Commande [Code A3 60 A5 600] pour exemple, attribue entrée 3 un délai à 60 et A5 de 600 secondes.

N     Programmer les numéros ou envoyer les messages d'avertissement, d'alerte, d'alarme et SOS.  list

Commande [Code N?] envoyée au contrôleur répondra avec un SMS qui vous rappellera ce que vous pouvez faire pour programmer les numéros.

Jusqu'à 35 numéros peuvent être programmés. Au moins un numéro (mobile) doit être programmé à position N1. Dans de nombreux cas, N1 sera à qui le contrôleur enverra un SMS. Pour ajouter un numéro à la liste à la position x, il suffit d'envoyer la commande [Code Nx numero] ex: [0000 n1 06554422].

[Code N1 0655520355 N5 62654654 N8 36546546 N3 +33123456 NL] programmes plusieurs numéros en une fois et renvoie la liste.


Nd     Affiche les numéros programmés.

[Code NL] renverra un SMS affichant la liste des premiers numéros trouvés dans la liste.

1  0655520710
2  0206222240
3  +86453256333  Forcera un message à l'étranger
10 =!1015641894  Forcera un appel du contrôleur
15 0625486710
18 =R1 5         Forcera une commande à la place d'un SMS
19 <0552545245   Forcera un message que si niveau bas...

[Code NL15] renverra la liste à partir de la position 15.

R    Relais de sortie R1 à R4. La commande [Code R?] renvoie les détails.  list

Les sorties R1, R2 et R3 peuvent commuter en (Marche ou Arrêt) et la sorties R4 en (Marche/Arrêt/Marche). Les sorties peuvent sûpporter jusqu'à 10A en 12, 24 ou 260VAC (2500W). [Code R?] donne les infos de manipulations sur les sorties. Soyez réelement prudent lors du branchement des sorties qui doit s'éffectuer hors tension!
Les sortie peuvent également être temporisées jusqu'à 65500 secondes (plus de 18Heures) ou simplement mise en marche avec [Code Rn On] jusqu'à ce qu'une commande [Code Rn Off] arrive.

Pour mettre en marche sortie R1 pour 3 minutes et R2 pour une heure et arrêter R3, envoyez [Code R3 0 R1 180 R2 3600 s+15] Le derniers s (optionnel) fait renvoyer un message d'états après 15s montrant l'action accomplie.

La sortie peut être renommée avec un nom plus significatif. POMPE, LAMPE, MOT-2 ou autre. voir ci-dessous à e?
Si le nom de la sortie R1 est changé en POMPE, commande [Code pompe 600] mettra la pompe en marche pendant 10 minutes. [Code pompe Off] l 'arrêtera de toute façon même avant les 10mns. (Voir E? plus loin pour les noms des sorties et d'entrées).
R5 à R8 ont une sortie digitale 0-5V et deviendront visible dans le message d'état quand Ai5 à Ai8 sont configurés en sortie. Voyez également à h? qui commutera une sortie à une heure donnée.

*DANGER: La plus grande prudence est recommandé avant de commuter aveuglément toutes machines ou autre dispositif à distance. En plus, rien ne garantie que l'ordre de commutation arrivera au contrôleur à temps; normalement dès les quelques secondes, mais à l'encontre, il pourrait avoir un certain retard pour des raisons diverses comme surcharge, malfonction du réseau GSM en usage ou encore pour raison indéfinie. Par conséquent et toujours savoir ce qu'on fait et toujours débrancher les sorties du module ou l'alimentation électrique avant toute intervention ou maintenance sur les appareils connectés.

E     EA Editer/changer les noms d'entrées A0-A8 list

Pour renommer l'entrée A2 en "Porte Garage", envoyez simplement la commande [Code EA2 Porte_Garage] au contrôleur. Une alarme à la porte du garage vous enverra alors le message d'alarme suivant par SMS;

ER     Renommer les sortie. Relais R1-R5.

Pour donner le nom POMPE à la sortie R1, envoyez la commande [0000 ER1 pompe] au contrôleur. Pour modifier la sortie R2 en "LAMPE", envoyez la commande [0000 ER2 LAMPE] et pour Rn [Code ERn Alias].

Les noms réels des sorties sont répertoriés dans le message d'état [Code s].

POMPE OFF
LAMPE ON 320
Alias OFF
R4 OFF
etc .......

L'alias doît alors être utilisé pour toute commande de commutation sur les sorties. Alors, choisissez des noms courts, significatifs, facile à se rappeler et à écrire pour les sorties. Pour allumer la "pompe" pendant 15 minutes et la "lampe" pendant 1 heure, envoyez la commande [Code pompe 900 lampe 3600]

Le Mot de passe de début (Code) est 0000. Pour le modifier, envoyez la commande [AncienCode P(NouveauCode)]. De 3 à 7 chiffres, lettres ou signes, sans espace entre les caractères.Choisissez le Code court et facile à mémoriser.

G    Le menu G donne nombre de paramêtre concernant le réseau GSM. Voir manuel.  list

Le Mode SIM 1 est pour la SIM à S1 tout à droite et SIM 2 pour S2 en haut. Pour les contrôleur équipés de deux SIM sockets, on selectionnera de préference le mode SIM 1 si une seule carte SIM est employée comme dans la plupart des cas. Le mode SIM 2 fonctionne de même que le mode SIM 1 et le mode SIM 3 selectionnera la premiere carte SIM capable de connecter au réseau GSM.
Donc [0000 sim 1] fera choisir S1 pour le trafic GSM. Position standard par défaut.

L'option SIM 0 permet l'usage du contrôleur sans connectivité au réseau GSM. La carte (même si incertée) n'est donc pas lue et toutes les fonctions relatives au réseau GSM sont alors ignorées. Cette option sera utile quand le contrôleur sera localement employé pour des fonctions ne nécessitant pas de connection ou de commandes par radio. Vue ces possibilités, ce contrôleur à prix très compétitif peut aussi être utilisé comme automate programmable!
On peut aussi selectionner le mode SIM 0 quand le contrôleur est commandé et lue par l'internet par une connexion sûre et fiable. Toutefois, l'avantage d'une connexion GSM en plus de l'internet double la sûreté du fait que le contrôleur peut étre commandé par deux voies différentes et que les alarmes et alertes pourront être reçues.

H     H:M ajustement de l'horloge.  list

Pour régler l'horloge du contrôleur à 14:49 envoyez [Code H 14 49].
Pour recevoir un message d'états tout les jours à 12:15 au numéro 3 en list, envoyez la commande [Code Hs1 3 12:15] ou encore à un autre numéro à 20H [Code Hs2 1 20:00]
Pour commuter la sortie r à HH:MM et l'arréter à hh:mm [Code HsA r HH:MM hh:mm]

K    Klignoteur temporisateur. [Code k?] donne les détails. Montré au état si actif.  list

Une des 8 sorties Rn peut être utilisée comme un temporisateur à d'intervalle (Klignoteur) allant de quelques jusqu'à 65500 secondes (> 18H) en marche et arrêt.
[Code k3 40 3600] met en marche la sortie R3 pendant 40 secondes, l'arrête, attend 3600 (1H) et la remet en marche à nouveau pour 40s et ainsi de suite, jusqu'à ce que la commande [Code k0 0 0] ou que d'autres valeurs d'intervalles ou de Rn soient envoyées au contrôleur.

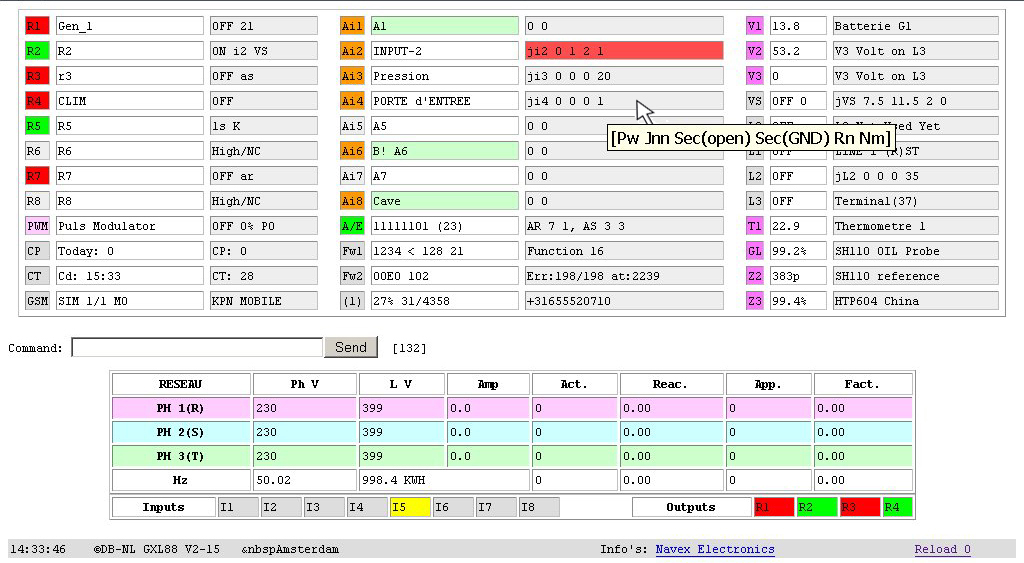

[Code i] liste des paramètres de configuration internet du contrôleur.

La fonction "Jonctions" permet de logiquement connecter une ou plusieurs entrées ou une éventualité (changement de tension, température, niveau et autre) à une ou plusieur sorties. Ces Jonctions logiciel et non pas physique donneront une fonctionnalité "avancé" et flexible au contrôleur.
Les plus simples par exemple pourront directement faire commander les Relais de sorties en marche, arrêt ou pour un certain temps, dépendant d'un changement sur les entrées Ai1-Ai8 (qui ne sont pas que des entrées d'alarme) et d'autres, commander une action au dépassement du seuil programmé des valeurs mésurées immédiatement ou aprés un délai programmable.
[Code J?] explique le principe, [Code JL] renvoie la liste des Jonctions programmées et actives et le message d'états indiquera clairement pour quelle jonction une sorties est commandée (voir s?).

Une jonction a 5 champs; [Jnn  {JON}  {JOFF}  {JR}  {JN}]

   Jnn  Le nom de jonction à configurer ex: Ji5, JVS, JL3, JT1, JZ2,,,
{JON} dis que faire avec {Rn} si l'entrée va à 1, On, BAS.
{JOFF} dis que faire avec {Rn} si l'entrée va à 0, Off, HAUT.
{JR} Indique le relais (sorties) qui éventuellement sera commuté.
{JN} Indique le numéro où optionnellement à envoyer l'Avertissement.

w) Z1/GL(43)      Montre l'alias de Z1 ici Gauge Level <80%
LOW = 79.8        w) pour Avertissement/warning de Junction
JUNCTION JGL      Spécifie Junction, pas Alerte ou !Alarme!
10.0 80.0 2 1     Paramétrage actuel de la Jonction JZ1.
SH110 OIL Probe   Le nom/mémo de la fonction (pas l'alias GL).
R2(on)=Off        Montre R2 arrêt, etait en marche (on).
" " " " " " "     La suite du message.

La fonction thermomètre peut automatiquement vous envoyer un SMS d'Alerte si la température devient inférieur < ou supérieur > aux seuils configurés. Les seuils < > se programme par; [Code T1 18.4 19.8]  ou encore   [Code T2 -14.4 -10.8] T1 étant le thermomètre 0-95 degrées délivré et T2 le thermomètre digital -40 à 125°C optionnel.

Le message d'Alerte envoyer sera du modèle suivant:

a) T1 Temp(39)!     Qui donne l'alerte, (Position au boîtier)
HIGH = 30.1         La température actuelle
Low limit; 5.0      Température inférieure < programmée.
High limit; 25.5    Température supérieure > programmée.
T1o 0 T1N 0         L'offset T1 et le deuxième no d'alerte.
Not from: JT1       Spécifie pas jonction w) mais Alerte a)
0 0 0 0             Eventuelle JT1 jonction configuration.
Thermometer 1       Le nom de la fonction JT1. Voir à e?
Pw s, T? J?         Actions suivant éventuelles.
10:41 LILLE-4       Le temps de l'Alerte et NOM du contrôleur.

V   Voltage Alerte et contrôle. [Code v?] indiquera la fonctionnalité.  list

La fonction voltmètre peut automatiquement vous envoyer un SMS d'Alerte si la tension dépasse les seuils < > programmées. Elles se programment comme les autres par [Code (Nom de la fonction) (inferieur <) (superieur >)] voir aussi JV1, V2, V3, Vs.

          La configuration de V1 [0000 V1 10.0 15.0] donnera l'Alerte suivante;

Alimentation du contrôleur et des sondes optionnelles.

Normalement, une ou plusieurs des entrées V1, V3 et VS alimenterons le contrôleur et une ou plusieurs des entrées VS, L1, L2 et 48V pourront alimenter les sondes de pression ou les autres senseurs.
Pour limiter les couts, le convertisseur à courant continu interne 48V à 12/15V est optionnel et monté sur demande...

Au plus simple, le contrôleur sera alimenté par le réseau via un adapter 240Vac à 12Vcc branché à Adaptor (VS) et éventuellement par une batterie (ou une autre source de courant continue de 10 à 15V) branché à (V1) BATT. L'avantage d'une deuxième alimentation est bien sûr que si le réseau ne donne plus de tension, le contrôleur continuera quand même à fonctionner sur la batterie et sera donc encore capable de commuter les sorties et également d'envoyer Alertes et/ou Avertissements.

RST contrôle triphasé sur L1, L2, L3.  list

Une ou plusieurs des Jonctions L1, L2 et L3 peuvent étre configurées pour qu'une perte de tension sur ces entrées fasse commuter une sortie ou encore envoyer un Avertisement. Le SMS d'état montrera RST ou R0T, 0ST ou encore une autre combinaison par absence de courant sur une ou plusieurs de ces entrées.

Une ou plusieurs des entrées R, S et T peuvent également être utilisées séparement pour surveillance de haute tension quelquonque via un même adapter que celui delivré, éventuellement en conjonction avec JVS) branché à (29) ADAPTER.
Quoi qu'il en soit, une entrée basse tension sur une ou plusieurs de ces entrées, de 6 à 15Vcc, est également possible pour le même propos. Voyez JL1, JL2, JL3 pour une action directe sur les sorties et message d'Avertissement en cas de perte ou de retour de tension sur ces entrées.

Le Power Meter, optionnel pour mésure d'énergie monophasé 240 ou triphasé en 380/440 peut se connecter au GXL88 via son entrée sérielle. Il donne alors par SMS ou internet de nombreux paramètres réflectant l'état actuel du réseau ou d'un générateur. Consultez le manuel pour tous ces détails.
